鼓門（つづみもん）
ゆうなです。ここは石川県の、金沢駅です。広々とした駅だね。
向こうの赤い門は見える？ 外から見てみよう。
柱がねじれてる。あれ？ この形、見覚えがあるな。ずいぶん前に見た、神戸ポートタワーと同じ仕組みじゃない？ そうだ、和楽器の「鼓（つづみ）」の形だよ。
ゆうなさん、さえてるね！ まさに「鼓門（つづみもん）」という名前なんだよ。

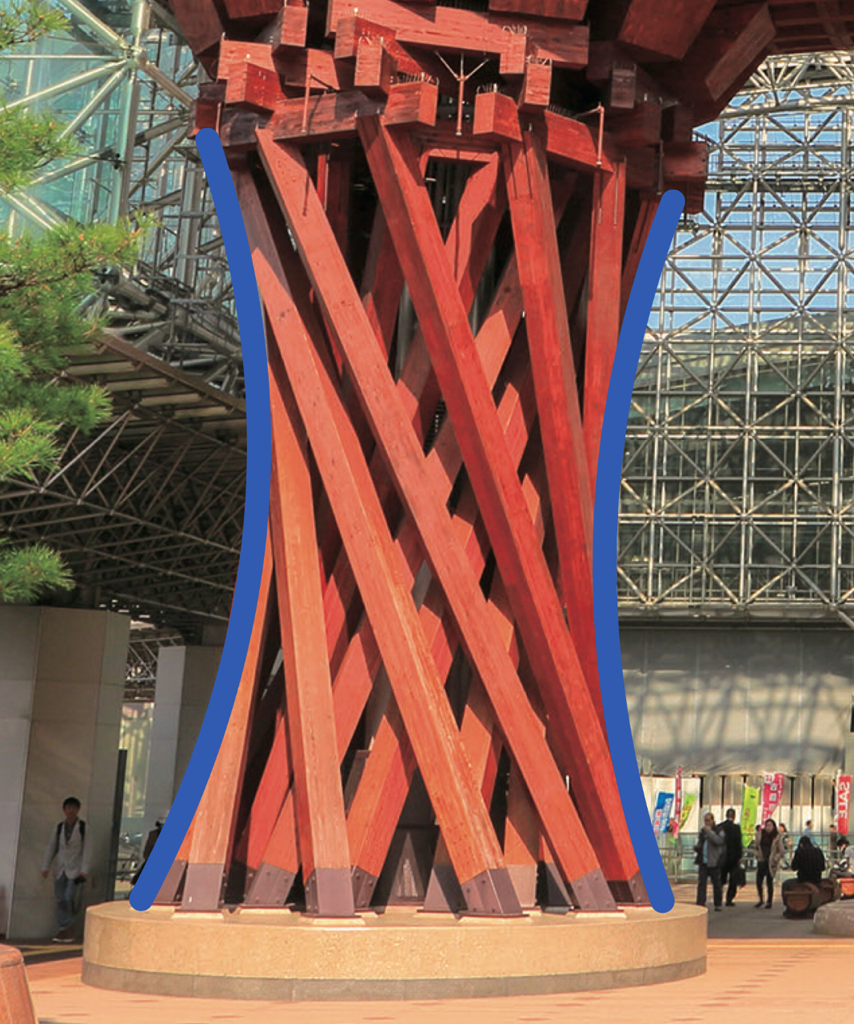

やったあ、大当たり！ そうそう、柱の側面が不思議なんだよね。左右の両側が、へこんだみたいにカーブして見える。これは何の曲線だろう。円？
惜しい。正解は、双曲線だよ。双曲線は覚えてる？

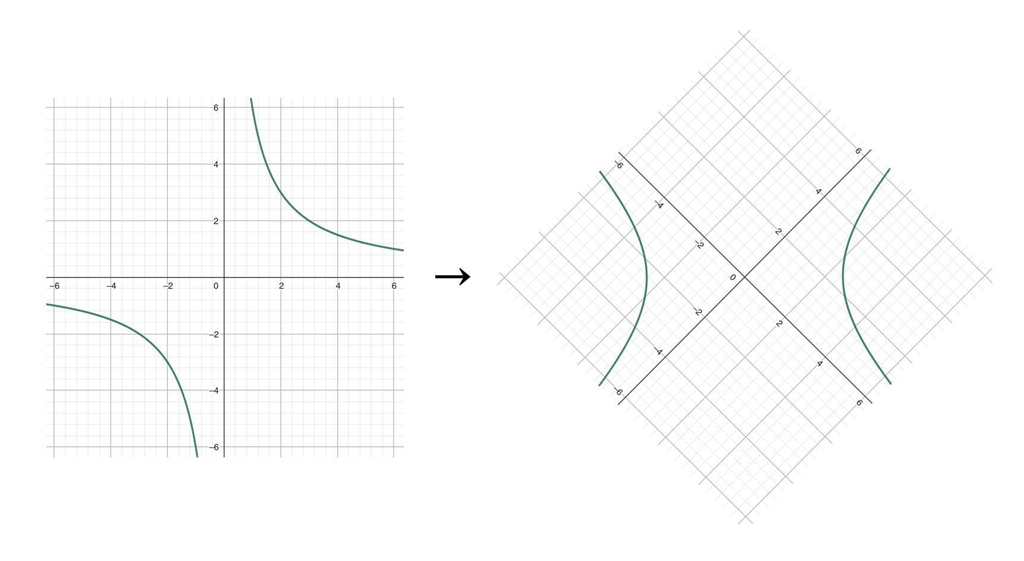

双曲線といえば、反比例だよね。反比例のグラフは、2つでワンセット。つまりこの柱って、\(y=\cfrac{6}{x}\) のようなグラフを\(45^\circ\)回転させたイメージなのかな？
うんうん、その通り！ 柱を作っているのは、「一葉双曲面」という「曲面」なんだけど、詳しい話はまたいつか！
一葉双曲面…自分でも調べてみる！ ところで、この柱の模型、作ってみたいな。ええと、まずは観察から。細い柱が1、2、……、12本だね。そして、内側にも逆向きのねじれがある。二重構造で、クロスしているのか。
ほほぅ！ 内側の構造まで、よく観察できたね。まずはシンプルに、一重で考えればいいと思うよ。

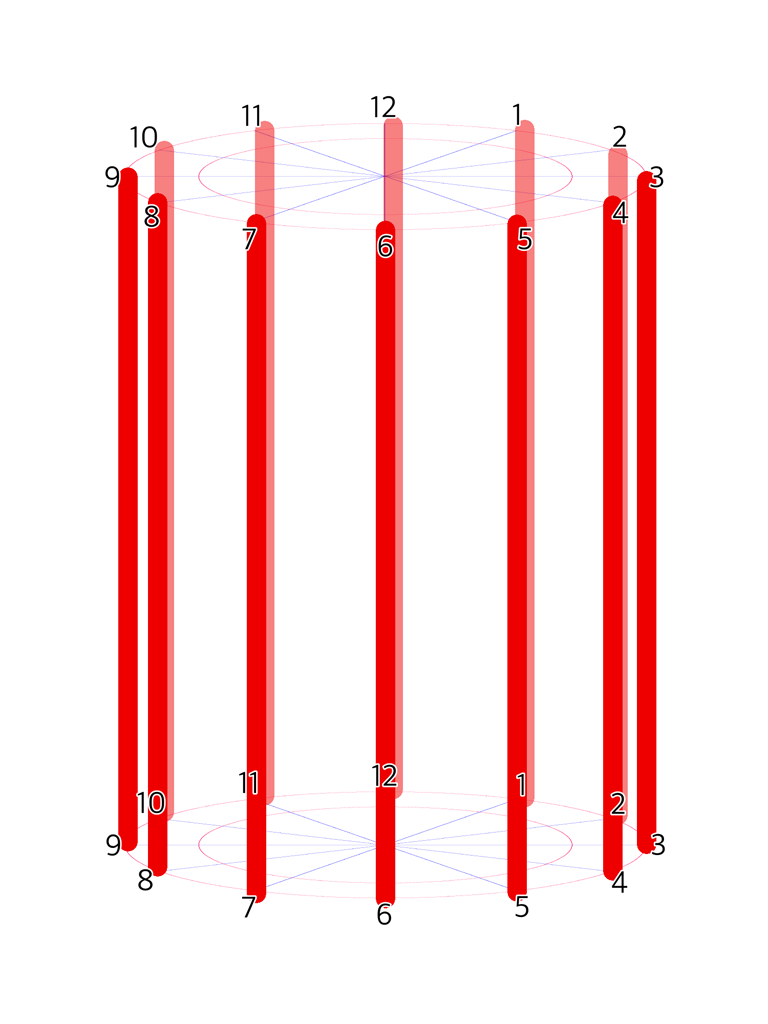

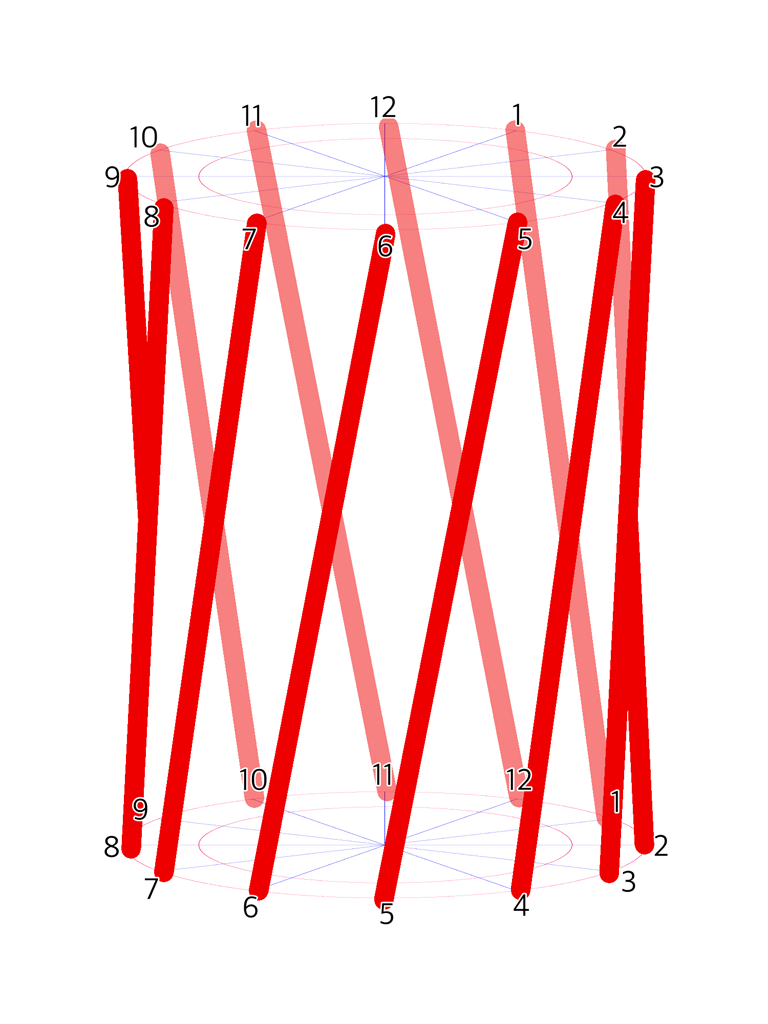

お絵描きアプリでつくってみるね！ 12本の柱には、分かりやすいように番号をつける。あっ、ちょうど時計の文字盤みたい。まずは、上下にねじれがないと考えると……うん、つまり円柱だよね。上の文字盤と下の文字盤を1時間分、ずらしてみるよ……ほら、ねじれてきた……。
いいね！ そのままどんどん、ねじっちゃう？

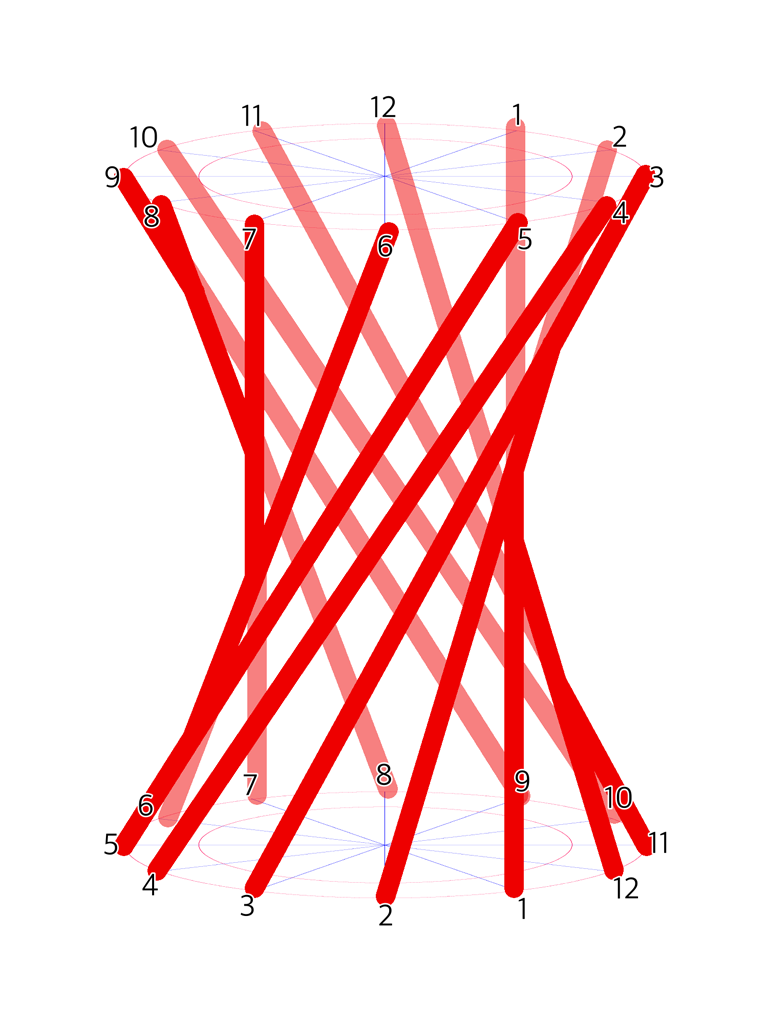

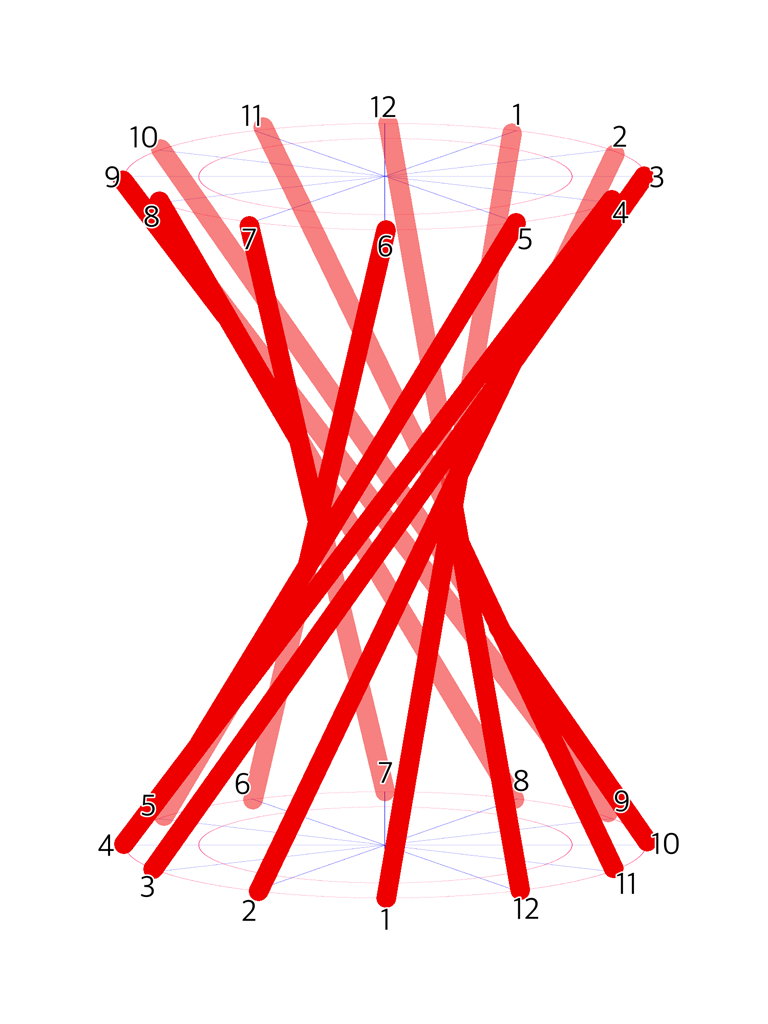

ねじっちゃうね。鼓門の形に近いのは、左の図くらいかな？ もっとねじると、さらに細くなっていく。直線しか使っていないのに、こうやって曲線ができていくのは、何度やっても不思議だよ。

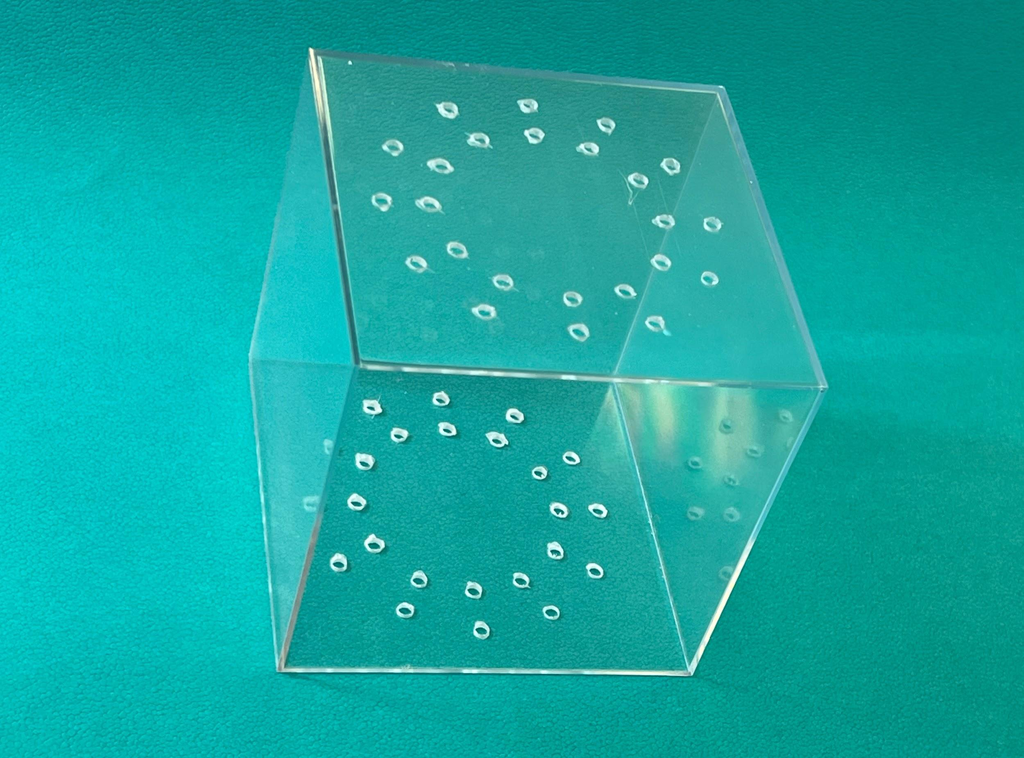

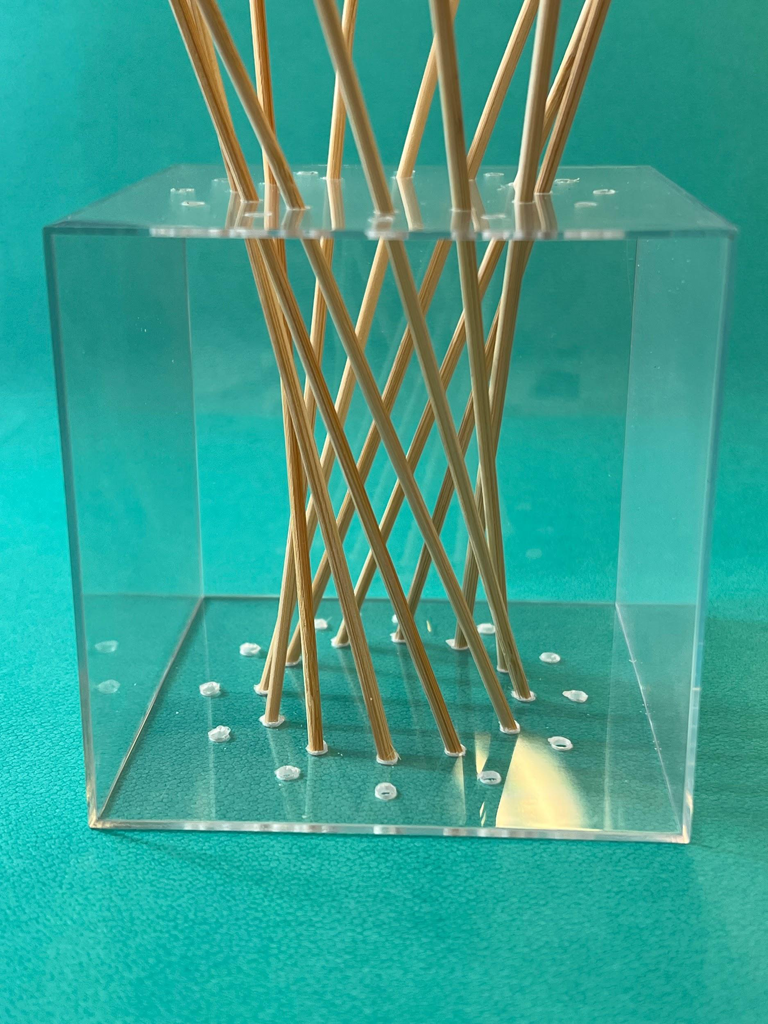

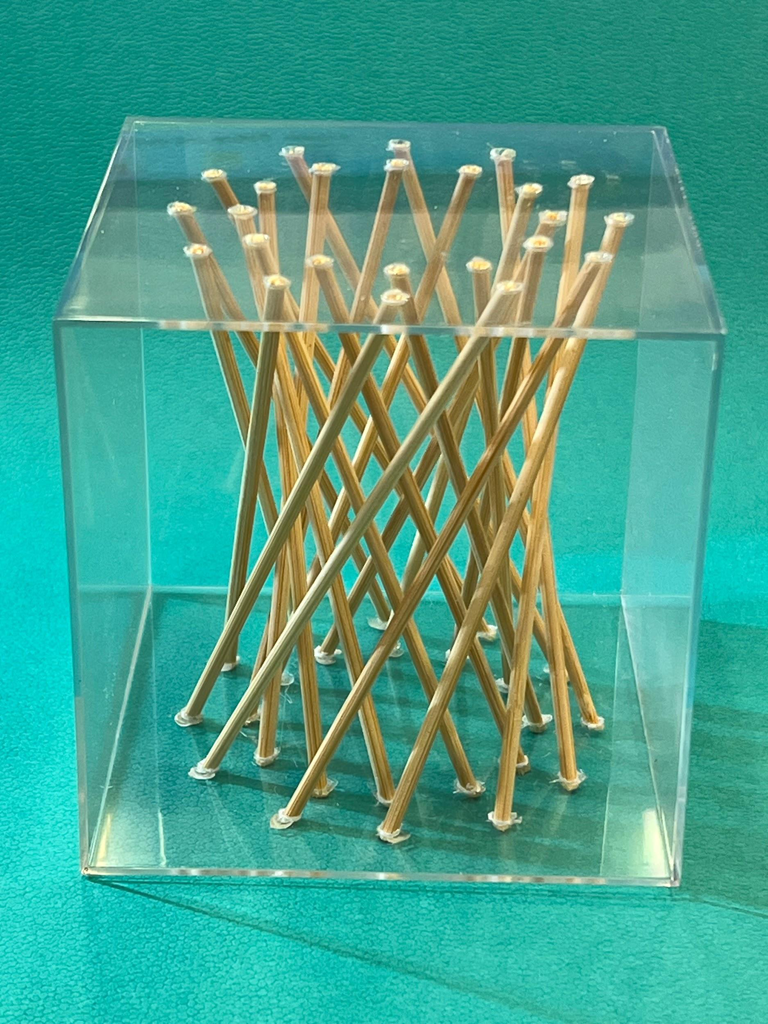

これで仕組みがわかったから、二重構造の模型だって作れるよ。アクリルの箱の上下に、こんなふうに穴をあけるんだ。まずは内側の12個の穴から、竹串を差し込んでいく……
きれい！ じゃあ次に、外側の竹串だ。逆向きにねじりながら、差し込んでいくよ……。
最後に、はみ出た部分をカットすれば……よーし、完成！
やったー！
＊鼓門／石川県金沢市。2005年に完成。設計は白江龍三氏。金沢では古くから能楽が盛んなため、能で使われる打楽器「鼓（つづみ）」をモチーフにデザインされた。
＊写真提供・イラスト作成：大野寛武
